Dýchací masky a polomasky

Máte doma dýchací masku a nestačili jste si včas zajistit originální filtry proti COVID-19?

Potom máte stejně jako já smůlu, protože jsou beznadějně vyprodané. Čeští distributoři jsou závislí na zahraničních výrobcích a dodavatelích. Dodací doba - neznámá. Existuje ale česká firma produkující skvělé filtry splňující virovou ochranu. Mají označení CleanAIR®. Jejich filtry mají jedinou "vadu", používají standardizované závity pro vzduchotechniku 40 x 1/7". Nelze je tedy přímo použít pro u nás běžně používané masky/polomasky od firem 3M nebo Shigematsu.

Hotové 3D modely redukcí pro masky

Řešení

U mnoha modelářů i běžné poplace najdeme FDM tiskárny (tisknoucí pomocí tiskové struny). Pak už zbývá vytvořit 3D model a vytisknout si vhodnou redukci. Touto cestou jsem šel i já. Sehnat technickou dokumentaci bajonetových spojů je nemožné. Náhoda tomu chtěla, že mám kamaráda ve firmě Klimafil, který mi zapůjčil originální filtry. Byl to vlastně jeho nápad vytvořit tyto redukce. Filtry jsem rozebral a proměřil. Na několik pokusů byly bajonety na světě. Není nutné pro virovou ochranu používat oba filtry, protože se stejně mají obměňovat. Stačí jedna redukce a jedna záslepka.

Výsledky 3D návrhu

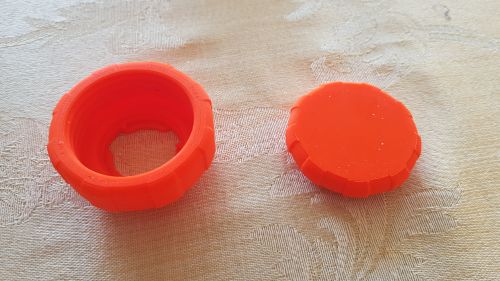

3M redukce zhora 3M redukce zhora

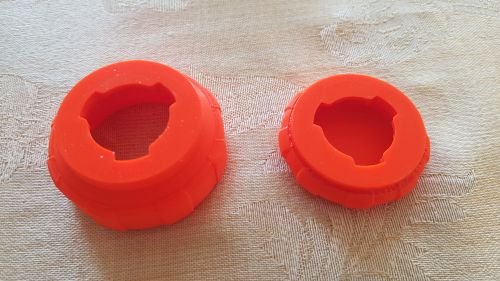

3M redukce zdola 3M redukce zdola

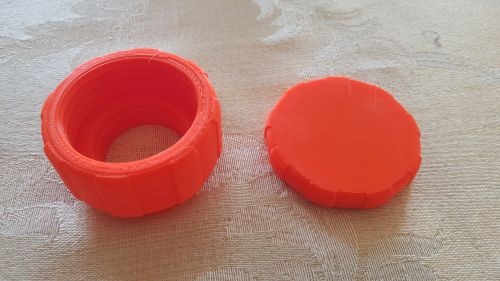

Shigematsu redukce zhora Shigematsu redukce zhora

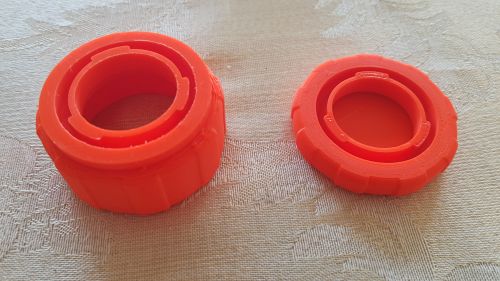

Shigematsu redukce zdola Shigematsu redukce zdola

Takhle probíhal návrh a tisk.

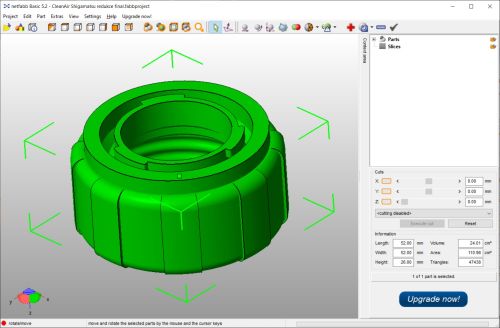

Shigematsu návrh
Shigematsu návrh

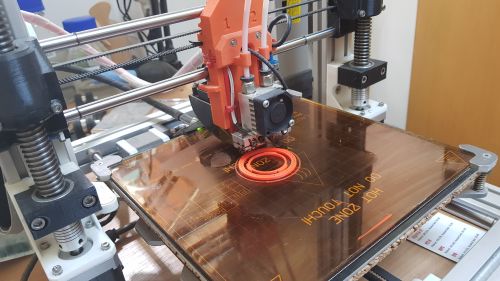

3D tiskárna vlastní výroby

Všechny redukce nebo záslepky jsou z jediného kusu, kromě záslepky 3M. Tam technologie tisku při požadavku nepoužití dodatečných podpor neumožňuje vytisknout díl naráz. Je potřeba vytisknout vlastní bajonet a k němu přilepit záslepku. Přilepit znamená namočit štěteček do rozpouštědla, potřít styčné plochy, sesadit a ještě pro jistotu dopravit trochu rozpouštědla do spáry. Rozpouštědlo použijeme podle typu tiskové struny. Aceton pro ABS, chloroform pro PLA, HIPS. A když to všechno sesadíme, máme viru odolný respirátor nebo masku.

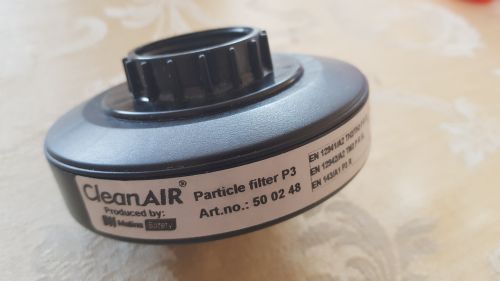

CleanAir filtr

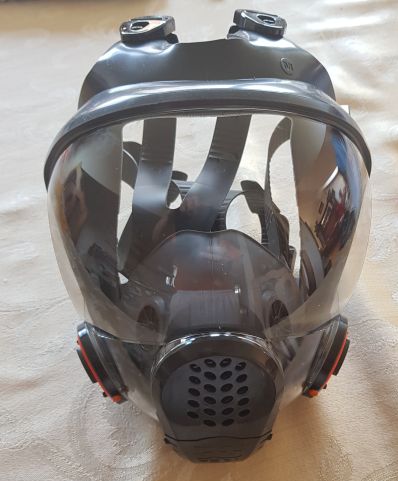

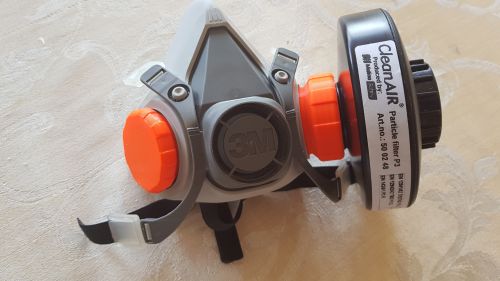

3M maska

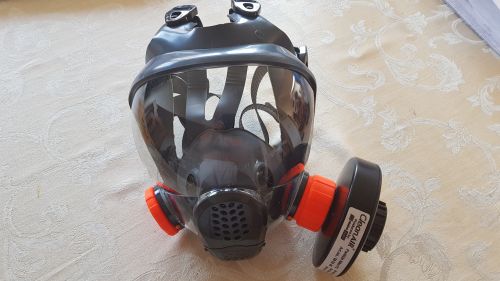

Shigematsu maska

Upozornění a varování

Obě uvedené ochranné pomůcky jsou vybaveny pouze vstupním filtrem. Nemají tedy výstupní filtr. Ochraňují tedy jen majitele. Rozhodně nepoužívejte takový i jiný typ respirátoru bez výstupního filtru pokud máte byť jen malé podezření, že jste mohli být nakaženi. Pokud pracujete jako já už skoro čtyři týdny doma, je celkem jisté, že sami nikoho nenakazíte. Samozřejmě musíte dodržovat veškerou dostupnou hygienu, pokud se vracíte třeba z nákupu. Nezapomeňte na obuv a šatstvo - nedávejte ho do skříně, jak jste zvyklí. Raději si vezměte svetr a lehkou bundu, kterou snadno vyperete.

Odkazy na STL 3D modely

Modely jsou navrženy pro FDM tiskárny, kde první vrstva je 0.15mm tlustá, ostatní pak 0.2mm. Pokud byste použili jinou výšku základní vrstvy, nemusí jít bajonet dobře utáhnout. U některých používaných respirátorů, ale i u nové masky UNIX je těsnící guma poměrně tvrdá. Pak pomůže smirkový papír hrubosti cca 240 a zabrousit spodní plochu opatrně metodou pokus omyl.

Od 1.dubna (to nebyl April) jsou redukce certifikované a pan Průša jich vytiskl 350 kusů pro potřeby pražských záchranářů. 7.dubna jsem vytiskl 29 kusů pro nemocnici v Kosmonosích.

Vytvořil jsem model redukce pro šnorchlovací masku Easybreath prodávanou v Decathlonu. Ne že by už neexistovala ale její návrh nerespektoval požadavky na 3D tisk FDM tiskárnami. Na její vytištění je potřeba tisknout společně s redukcí i podpůrný systém, který zdžuje a prodražuje tisk. Mnou navržený model tyto pravidla splňuje a tisk je zhruba o 1/6 rychlejší.

Redukce ClearAir pro 3M bajonet

 2.8 MB

Redukce ClearAir pro Shigematsu bajonet

 2.1 MB

Redukce ClearAir pro UNIX bajonet

 2.8 MB

Redukce pro masku Easybreath z Decathlonu

 1.2 MB


27.III.2020
